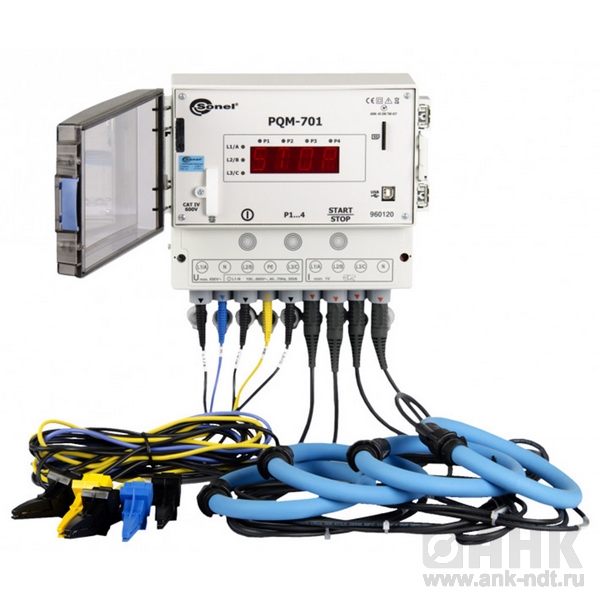

Описание анализатора качества электрической энергии PQM-701Z
- автоматическое формирование протоколов параметров качества электрической энергии;
- Измерение и регистрация:
- напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов, отвечают требованиям ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008) класс А. Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
- силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа).
- Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC).
- коэффициента пиковых значений напряжения и тока;
- частоты от 40 Гц до 70 Гц (отвечает требованиям EN 61000-4-30 Класс А);
- мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
- энергии: активной (EP), реактивной (EQ), полной (ES);
- коэффициента мощности cosφ, tgφ;
- коэффициента гармонических потерь (К-фактор);
- до 50-й гармоники напряжения и тока (удовлетворяет требованиям EN61000-4-7 Класс I);
- суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
- кратковременной и длительной дозы фликера PST и PLT;
- несимметрии по току и напряжению;
- перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм (удовлетворяет требованиям EN 61000-4-30 Класс А);
- осциллограмм тока и напряжения для каждого периода усреднения.
Технические характеристики анализатора качества электрической энергии PQM-701Z
| Параметр | Диапазон измерений и условия | Разрешение | Предел допускаемой абсолютной погрешности измерения |
| Напряжение постоянного и переменного тока URMS(среднеквадратическое значение, f = 40..70 Гц) | 10%×Unom ≤ URMS ≤ 150%×Unom для Unom ≥ 100 В | 0,01%×Unom | ± 0,001 Unom |
| Коэффициент пиковых значений напряжения | 1...10 (1…1,65 для напряжения 690В) для URMS ≥ 10% Unom | 0,01 | ± 5% |
| Частота переменного тока f | От 40,00 Гц до 70,00 Гц для 10%×Unom ≤ URMS ≤ 120%×Unom | 0,01 Гц | ± 0,01 Гц |
| Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..50) | От 0 до 120% Unom | 0,01%×Unom | ±0,0005×Unom (UH, h изм <0,01×Unom |
| ±0,05×UH, h изм (UH, h изм ≥0,01×Unom | |||
| Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..50) | От 0 до 100,0% (для URMS > 1%×Unom) | 0,1% | ±0,05×THDUизм |
| Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS | Без использования клещей | ||
| От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В | 0,01% Inom | ± 0,01%× Inom | |
| ± 0,004× Inom (с учетом дополнительной погрешности, зависящей от положения) | |||
| С гибкими клещами F-1, F-2, F-3 | |||
| От 1 А до 3000 А (~) (10000 АP-P) | 0,01%× Inom | ± 0,01×IRMS изм ± 0,02×IRMS изм (с учетом доп. погрешности от положения) | |
| С измерительными клещами C-4 | |||
| От 0,1 А до 10 А (~) От 10 А до 50 А (~) От 50 А до 200 А (~) От 200 А до 1000 А (~) От 1000 А до 1200 А (~) (3600 АP-P) | 0,01%× Inom | ± (0,03 × IRMS изм + 0,1 А) ± 0,03 × IRMS изм ± 0,015 × IRMS изм ± 0,0075 × IRMS изм ± 0,005 × IRMS изм | |
| С измерительными клещами C-6 | |||
| От 0,01 А до 0,1 А (~) От 0,1 А до 1 А (~) От 1 А до 12 А (~) (36 АP-P) | 0,01%× Inom | ± (0,03×IRMS изм + 1 mА) ± 0,025×IRMS изм ± 0,01×IRMS изм | |
| Коэффициент пиковых значений силы тока | 1..10 (1..3,6 для Inom) для IRMS ≥ 1% Inom | 0,01 | |
| Среднеквадратическое значение гармонических составляющих силы тока IH, h (h = 1..50) | В зависимости от типа используемых клещей (см. характеристики IRMS) | 0,01%× Inom | ±0,0015× Inom (IH, h<0,03× Inom) ±0,05×IH, h ( IH, h≥0,1× Inom) |
| Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2..50) | От 0 до 100,0% (для IRMS > 1%× Inom) | 0,1% | ± 0,05×THDIизм |
| Активная мощность P и активная энергия EP | 80%×Unom ≤ URMS ≤ 120%×Unom 1%× Inom ≤ IRMS ≤ Inom | Зависит от Unom и Inom | ± 0,01 × × P(Ep)изм |
| Реактивная мощность Q и реактивная энергия EQ | 80%×Unom ≤ URMS ≤ 120%×Unom 2%× Inom ≤ IRMS ≤ Inom | Зависит от Unom и Inom | ± 0,01 × × Q(EQ)изм |
| Полная мощность S и полная энергия ES | 80%×Unom ≤ URMS ≤ 120%×Unom 2%× Inom ≤ IRMS ≤ Inom | Зависит от Unom и Inom | ± 0,01 ×× S(ES)изм |
| Коэффициент мощности PF | От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 150%×Unom 10%× Inom ≤ IRMS ≤ Inom | 0,01 | ± 0,03 |
| Активная и реактивная мощность гармоник | 80% Unom ≤ URMS < 120% Unom 5% Inom ≤ IRMS ≤ Inom | Зависит от Unom и Inom | Похожие товарыНеизвестный бренд Хит  Неизвестный бренд Хит  Неизвестный бренд Хит  Отзывы наших клиентовСмотреть все отзывы МБУ "Служба спасения 112"  Нанотехнологический центра «СИГМА.Томск»  ЗАО "Чебоксарское предприятие "СЕСПЕЛЬ"  ПАО "Воронежское акционерное самолетостроительное общество"  Благодарственное письмо от Камского филиала Российского Классификационного Общества  Благодарственное письмо от «Горного института Уральского отделения Российской академии наук» Наши услуги Поверка и калибровка Работаем по всей России. Срок выполнения от 1 дня  Сервисный центр Оказываем гарантийный и пост гарантийный ремонт оборудования  Аренда приборов Сдаем оборудование с поверкой на краткосрочную и длительную аренду  Обучение специалистов Повышаем квалификацию и обучаем персонал работе с оборудованием  Аттестация персонала Подтверждаем уровень теоретической и практической подготовки специалистов  Лизинг Рассмотрим взаимовыгодные условия оплаты и отсрочки платежа  Трейд-ин Меняем старое на новое или выкупим ненужное оборудование  Аккредитация лабораторий Поможем получить аккредитацию в кратчайшие сроки с минимальными затратами  Лаборатория НК Проведем неразрушающий и разрушающий контроль на объектах любой сложности Узнайте цену Для получения цены заполните форму, наши менеджеры обязательно с Вами свяжутся Отправляя заявку вы соглашаетесь с политикой обработки персональных данных Уточнить наличие Для уточнения наличия заполните форму, наши менеджеры обязательно с Вами свяжутся Отправляя заявку вы соглашаетесь с политикой обработки персональных данных Получить скидку в компании "АНК" Для получения скидки заполните форму, наши менеджеры обязательно с Вами свяжутся Отправляя заявку вы соглашаетесь с политикой обработки персональных данных Задать вопрос специалистам компании "АНК" Задайте вопрос по интересующему Вас оборудованию и в ближайшее время наши специалисты с Вами свяжутся. Отправляя заявку вы соглашаетесь с политикой обработки персональных данных Остались вопросы? Получите бесплатную консультацию у наших менеджеров!  |
