Поверка генератора АКИП-3422/1 в Калуге
Генераторы сигналов специальной формы серии АКИП-3422 (далее — генераторы) предназначены для генерации периодических смодулированных сигналов различных форм, сигналов с различными видами модуляции и сигналов произвольной формы. Поверка генератора АКИП-3422/1 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка генератора АКИП-3422/1
Генераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на комбинировании технологии прямого цифрового синтеза (DDS) и генерации сигналов произвольной формы (Arb). Это позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений, формировать сигналы произвольной формы.

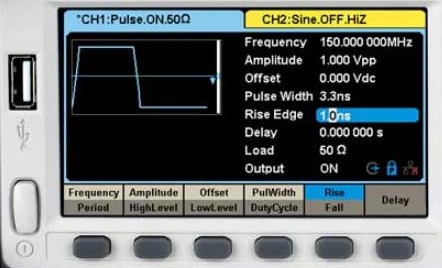

На передней панели генераторов находится цветной сенсорный жидкокристаллический дисплей, на котором отображается форма генерируемого сигнала и его параметры. Управление режимами работы, выбор регулируемых параметров, включение и отключение выходов генераторов осуществляется с передней панели специальными кнопками. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор параметров и цифровая клавиатура. В нижней правой части панели расположены выходные разъемы двух основных каналов.

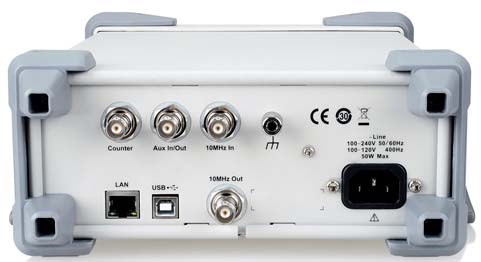

На задней панели генераторов располагаются: разъем для подключения кабеля питания, интерфейсы связи с персональным компьютером, входной разъем встроенного частотомера для контроля частоты сигнала, входной/выходной разъем опорной частоты 10 МГц, универсальный разъем (вход сигнала внешней модуляции и сигнала запуска, выход сигнала запуска и сигнала синхронизации).
Генераторы имеют три модификации: АКИП-3422/1, АКИП-3422/2, АКИП-3422/3, которые отличаются верхней границей диапазона частот.
Особенности генератора сигналов многофункционального АКИП-3422/1:
- 2 канала (два независимых выхода);
- Диапазон частот (синус): 1 мкГц – 200 МГц;
- Разрешение по частоте 1 мкГц;
- Разрядность ЦАП 16 бит; память СПФ 20 МБ;
- Частота дискретизации до 2,4 ГГц (2хИнтерполяция);
- Широкий динамический диапазон 80 дБ;
- Использование прямого цифрового синтеза (DDS);
- Технология TrueArb для формирования достоверных сигналов произвольной формы;
- Внутренний опорный генератор: ±1×10-6;
- Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум;
- Генерация выходного сигнала с заданными частотными компонентами (до 10-й гармоники);
- Режим формирования сигнала произвольной формы до 50 МГц;
- Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ;
- Опция IQ модуляции;
- Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000 с, нач. фаза 0° — 360°;
- Генерация псевдослучайной двоичной последовательности (ПСДП/PRBS): битрейт до 300 Мбит/с.;
- Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция);
- Частотомер: 100 мГц — 400 МГц;
- Интерфейс USB, LAN, опция GPIB;
- ПО для формирования сигналов СПФ (EasyWave);
- Цветной графический сенсорный дисплей (диаг. 11 см, 480х272).
Поверка осуществляется по документу ПР-11-2018МП «Генераторы сигналов специальной формы серии АКИП-3422. Методика поверки», утвержденному АО «ПриСТ» 29 марта 2018 г.
Основные средства поверки:
- частотомер универсальный CNT-90 (Госреестр № 41567-09);
- стандарт частоты водородный Ч1-1007 (Госреестр № 40466-09);
- ваттметр поглощаемой мощности СВЧ NRP-Z51 (Госреестр № 68120-17);
- вольтметр универсальный В7-78/1 (Госреестр № 69742-17);
- измеритель нелинейных искажений С6-12 (Госреестр № 10737-86);
- осциллограф цифровой запоминающий HD06104AR (Госреестр № 66613-17);
- анализатор сигналов N9030A (Госреестр № 51073-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
