Поверка измерителя параметров электроизоляции MIC-2500 в Калуге
Измерители сопротивления, увлажненности и степени старения электроизоляции MIC-1000, MIC-2500 применяются при приемо-сдаточных, периодических, сертификационных и исследовательских испытаний электротехнических устройств, электроустановок зданий и электроустановок промышленных потребителей электроэнергии, а также высокочастотных
кабелей и телекоммуникационных установок. Поверка измерителя параметров электроизоляции MIC-2500 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка измерителя параметров электроизоляции MIC-2500

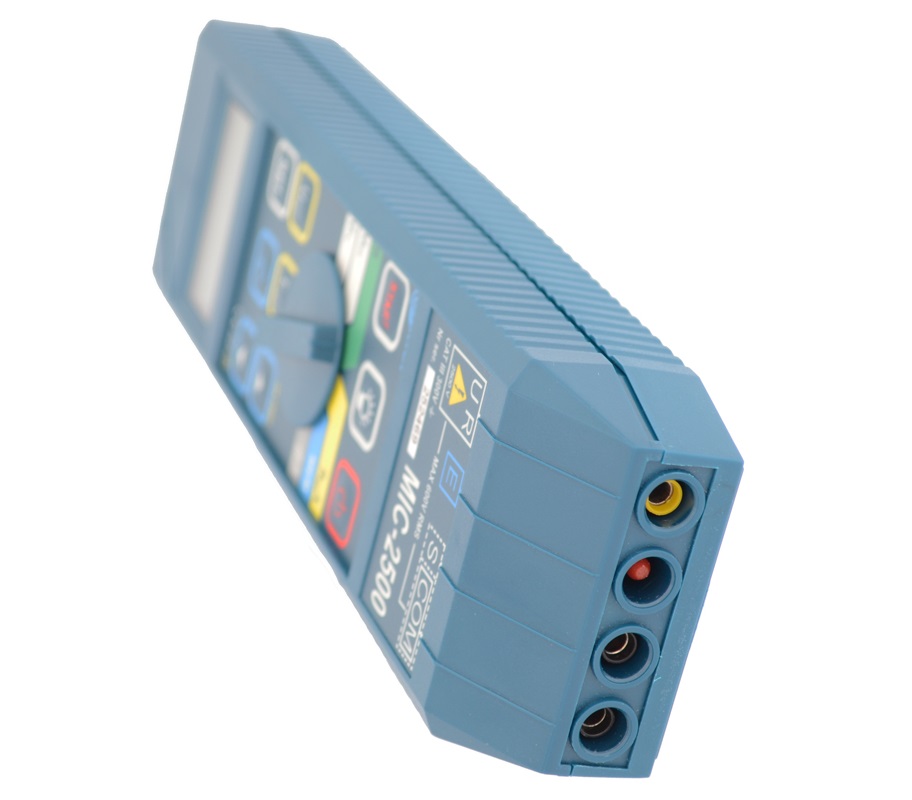

Измерители сопротивления, увлажненности и степени старения электроизоляции MIC-1000, MIC-2500 (далее по тексту — измерители) представляют собой портативные электрические цифровые измерительные приборы. На торцевой панели измерителей расположены четыре однополюсных гнезда для подключения соединительных проводов. На передней панели измерителей расположен жидкокристаллический цифровой дисплей, девять клавиш управления режимами работы, поворотный переключатель функций и жидкокристаллический цифровой дисплей.
Измерители снабжены пакетом аккумуляторов и устройством для их зарядки. Пакет аккумуляторов помещен в контейнер, который крепится к нижней части корпуса измерите-
лей.
Принцип действия измерителей основан на реализации:
- функций цифрового мегомметра для измерения сопротивления электроизоляции;
- функций цифрового вольтметра для измерения напряжения постоянного и переменного тока;
- функций цифрового омметра для измерения сопротивления малым током;
- функций цифрового вычислителя силы тока утечки, коэффициентов абсорбции и поляризации.
Измерители обладают следующими особенностями:
- автоматическим выбором диапазона измерения;
- автоматической защитой измерительных входов от напряжений свыше 250 В;
- памятью 990 результатов измерений и возможностью передачи сохранённых данных в компьютер;
- сигнализацией разряда элементов питания;
- автоматическим выключением неиспользуемого в течение двух минут измерителя (функция AUTO-OFF)
Измерители изготовляются в виде 2-х основных моделей: MIC-1000, MIC-2500, которые отличаются функциональными возможностями, техническими характеристиками и своим внешним видом.
Измерители сопротивления, увлажненности и степени старения электроизоляции MIC-1000, MIC-2500 предназначены:
для измерений электрических величин:
- напряжения постоянного и переменного тока;
- электрического сопротивления электроизоляции;
- электрического сопротивления малым током;
для вычисления:
- тока утечки через электроизоляцию;
- увлажненности электроизоляции по коэффициенту абсорбции;
- степени старения электроизоляции по коэффициенту поляризации;
для автоматического снятия электрического заряда с испытуемой электроизоляции по окончании процесса измерения;
для отображения:
- результатов измерений и вычислений в цифровом виде;
для передачи результатов в компьютер.
Поверка проводится в соответствии с документом: «Измерители сопротивления, увлажненности и степени старения электроизоляции MIC-1000, MIC-2500. Методика поверки MIC-2500-06 МП» согласованным с ГЦИ СИ ФБУ «Ростест-Москва» в 07 августа 2006 года и входящим в комплект поставки.
Сведения о методиках (методах) измерений
Методы измерений с помощью измерителей указаны в документе: «Измерители сопротивления, увлажненности и степени старения электроизоляции MIC-1000, MIC-2500. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям сопротивления, увлажненности и степени старения электроизоляции MIC-1000, MIC-2500
- ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 Ч 10-16 — 30 А».
- ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
- МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1⋅10-2 ч 3⋅109 Гц».
- Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09 сентября 2011 года «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах и обязательных метрологических требований к ним, в том числе показателей точности».
- Техническая документация фирмы «Sonel S.A.», Польша.
