Поверка калибратора многофункционального Fluke 5080А в Калуге

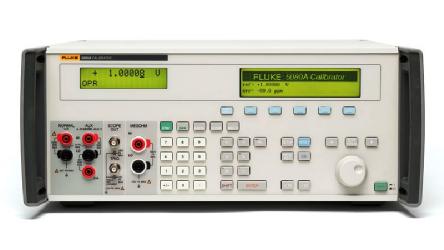

Калибраторы многофункциональные Fluke 5080А (далее — калибраторы) предназначены для:
- воспроизведения напряжения постоянного тока;
- воспроизведения силы постоянного тока;
- воспроизведения электрического сопротивления постоянному току;
- воспроизведения мощности постоянного тока;
- воспроизведения напряжения переменного тока;
- воспроизведения силы переменного тока;
- воспроизведения электрической емкости;
- воспроизведения мощности переменного тока;
- работы в режимах, предназначенных для определения нормируемых метрологических характеристик осциллографов с полосой пропускания до 200 МГц, таких как:
- режим генератора синусоидального напряжения;
- режим генератора прямоугольных импульсов;
- режим формирования сглаженной синусоиды;
- режим формирования временных маркеров;
- работы в режимах, предназначенных для определения нормируемых метрологических характеристик мегаомметров, таких, как:
- режим источника низкого сопротивления;
- режим источника высокого сопротивления.
Поверка калибратора многофункционального Fluke 5080А
Калибратор — микропроцессорный прибор, обладающий возможностью автоматической калибровки по внутриприборным мерам, самодиагностикой, стандартными интерфейсами IEEE-488, RS-232. Принцип действия калибратора основан на автоматическом управлении встроенными прецизионными источниками сигналов различной формы, опорными из которых являются источник напряжения постоянного тока, кварцевый генератор частоты, термопреобразователь напряжения переменного тока в постоянное напряжение, набор высокоточных и высокостабильных резисторов.
Программное обеспечение
Программное обеспечение устанавливается в калибраторы во время производства. Программное обеспечение обеспечивает взаимодействие всех узлов и агрегатов, а также обработку данных калибраторов. Идентификационные данные программного обеспечения указаны в таблице 1.
Идентификационные данные программного обеспечения калибратора
| Наименование
ПО |
Наименование программного модуля (идентификационное наименование ПО) | Номер
версии ПО |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| 5080A
Firmware |
JFPN 3537585 | Rev
2.01 |
— | — |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
Поверка осуществляется по документу МП-327/447-2012 «Калибраторы многофункциональные Fluke 5080А. Методика поверки», утвержденному ФБУ «Ростест-Москва» в 2012 г.
Перечень основных средств, применяемых при поверке:
- осциллограф TDS 3052 (Госреестр № 19295-00);
- компаратор напряжений Р3017 (Госреестр № 9706-84) 10 нВ-10 В; 0,0002 %;
- делитель напряжений Р3027 (Госреестр № 9625-84), (1:10; 1:100; 1:1000), 0,0002 %;
- набор мер электрического сопротивления 0,001 Ом — 100 кОм; КТ 0,002;
- вольтметр-калибратор многофункциональный ВК2-40 (Госреестр № 14955-95) в режиме измерения электрического сопротивления 0,1 мОм — 1 ГОм;
- милливольтметр В3-60 10 мкВ — 1000 В, 20 Гц — 100 кГц, 0,035-0,2 %;
- комплекты термоэлектрических преобразователей напряжения ПНТЭ-6А (Госреестр № 5412-76), ТПН-1, КПП-1 1-го разряда по ГОСТ 8.027-2001 и ГОСТ 8.028-86;
- делитель напряжения трансформаторный ДНТ-9;
- частотомер электронносчетный вычислительный Ч3-64 (Госреестр № 9135-83), 0,01 Гц-100 МГц, ± 10-8f;
- мультиметр Wavetek 4950 (Госреестр № 15805-96); 1 мВ — 1000 В, 20 Гц — 10 кГц, 5U = ± 0,003 %;
- нагрузка коаксиальная Э9-159, КСВН = 1,0 ± 0,025; 5 = 1,0 %;
- вольтметр Ф5263 (Госреестр № 9003-83); 1мкВ — 300 В; 0,01 мА — 1 А; 5 = 0,5 %;
- вольтметр диодный компенсационный В3-49 (Госреестр № 5477-76), 1 разряд; 10 мВ -100 В; 20 Гц — 1 ГГц; 5 = 0,2 %;
- набор аттенюаторов ДК2-70 (Госреестр № 10692-86); 0 — 12 ГГц; 5 = 0,3 — 1 дБ;
- анализатор спектра НР 8596Е (Госреестр № 16244-97); 9 кГц — 12,8 ГГц; 5 = 2,7 дБ;
- магазин сопротивлений Р40108 (Госреестр № 9381-83); 100 кОм — 100 МОм; 5 = 0,02 %;
- магазины сопротивлений Р4831 (Госреестр № 6332-77); 0,1 Ом — 100 кОм; 5=0,02 %.
Сведения о методах измерений
- Методы измерений с помощью калибраторов указаны в руководстве по эксплуатации на калибраторы многофункциональные Fluke 5080А.
Нормативные и технические документы, устанавливающие требования к калибраторам многофункциональным Fluke 5080А
- ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 х 10-16 — 30 А».
- ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
- ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
- МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 х10-8 до 25 А в диапазоне частот 20 — 1 х10б Гц».
- МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1×10 — 3х10 Гц».
- Техническая документация фирмы «Fluke Corporation», США.
