Назначение: для измерений среднего значения мощности непрерывных ВЧ и СВЧ колебаний в коаксиальных трактах в комплекте с блоками измерительными ваттметров.
Поверка преобразователей измерительных E4412A, E4413A
Принцип действия преобразователей измерительных основан на преобразовании электромагнитных колебаний ВЧ и СВЧ сигналов на диодном детекторе, в напряжение, пропорциональное мощности сигнала, его дальнейшем преобразовании в усилителе-модуляторе в двухполярный импульсный сигнал с амплитудой пропорциональной мощности на входе преобразователя.
С выхода преобразователя по соединительному кабелю сигнал поступает в блок измерительный, где происходит внесение поправок и вычисление значения измеренной мощности. Поправочные коэффициенты, предназначенные для уточнения результатов измерений хранятся во встроенном ППЗУ и автоматически считываются блоками измерительными при подключении преобразователя.

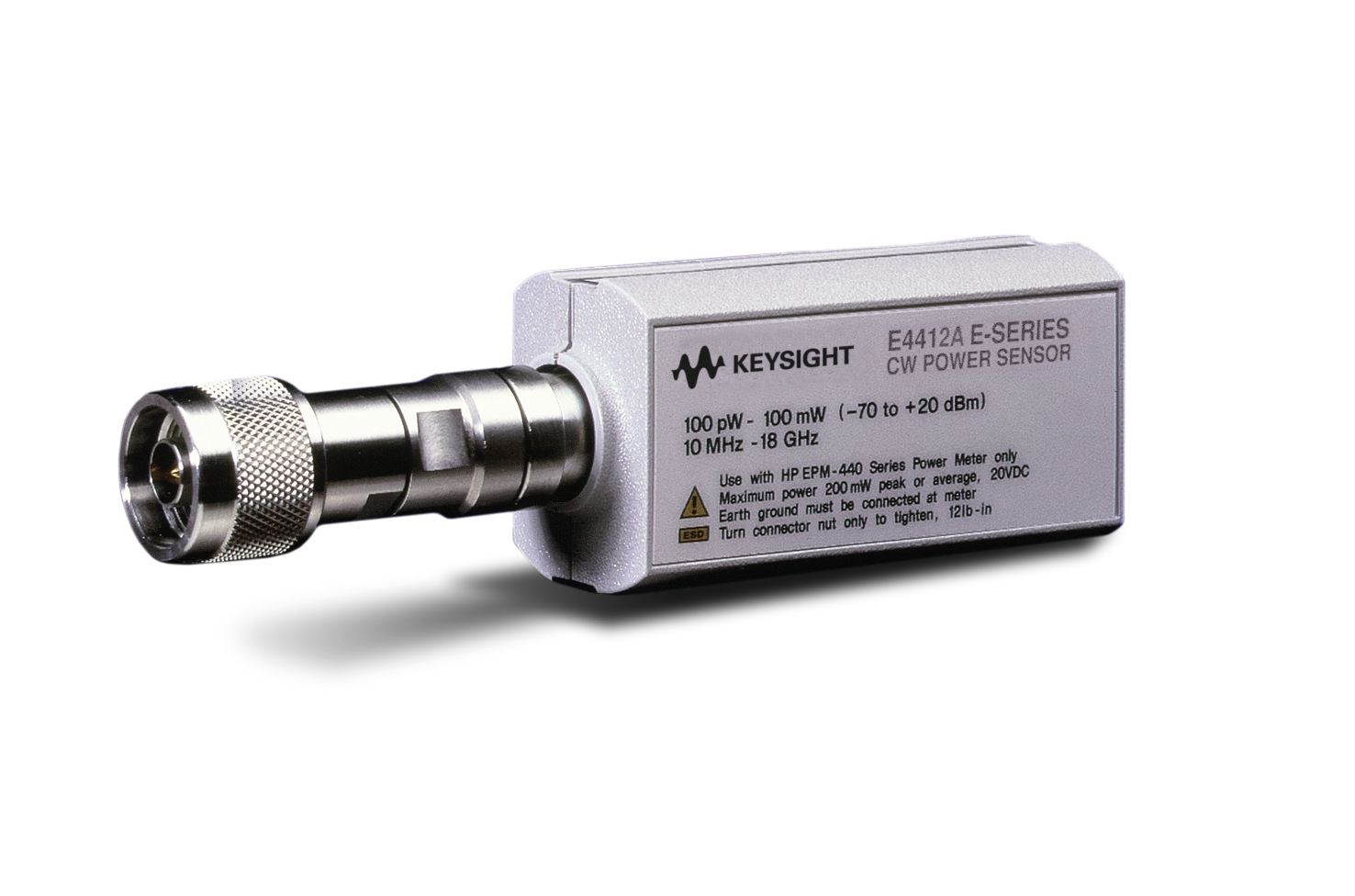

Конструктивно преобразователь измерительный представляет собой моноблок продолговатой формы без органов управления и дисплея. На передней стенке корпуса преобразователя измерительного расположен коаксиальный соединитель, на задней -специализированный разъем для подключения кабеля обмена измерительной информацией с блоком измерительным. Внутри корпуса установлен модуль с установленными в нем диодным детектором, и усилителем-модулятором и ППЗУ. Преобразователи измерительные E4412A, E4413A отличаются типом коаксиального соединителя и диапазоном рабочих частот.
Наличие опции H33 позволяет использовать преобразователи измерительные E4413A в диапазоне частот свыше 26,5 ГГц до 33 ГГц без нормирования метрологических характеристик в этом диапазоне. Преобразователи измерительные E4412A, E4413A, совместимы с блоками измерительными ваттметров E4416A, E4417A, E4418B, E4419B, N1911A, N1912A, N1913A, N1914A и N8262A.
Поверка осуществляется в соответствии с документом 651-13-64 МП «Инструкция. Преобразователи измерительные E4412A, E4413A. Методика поверки», утвержденным первым заместителем генерального директора — заместителем по научной работе ФГУП «ВНИИФТРИ» в марте 2014 г.
Основные средства поверки:
- анализатор цепей векторный E5071C с опцией 2К5 (рег. № 45992-10): диапазон рабочих частот от 0,3 МГц до 20 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот до 2 ГГц ± (0,008 + 0,018- |г| ), в диапазоне частот до 6 ГГц ± (0,013 + 0,032- |г| ), в диапазоне частот до 20 ГГц ± (0,017 + 0,613- |г| ), где |г| — измеряемый модуль коэффициента отражения;
- анализатор цепей векторный N5222A (рег. № 53567-13): диапазон рабочих частот от 0,01 до 26,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот до 2 ГГц ± 0,015, в диапазоне частот до 26,5 ГГц ± 0,04;
- набор мер коэффициентов передачи и отражения 85054B для измерительных преобразователей E4412A или набор мер 85052B для измерительных преобразователей E4413A (рег. № 53566-13): пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5 до 1,5°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3 до ± 2;
- ваттметр поглощаемой мощности М3-54 (рег. № 7058-79), с преобразователями измерительными аттестованными в качестве рабочего эталона в диапазоне частот от 0 до 18 ГГц с погрешностью аттестации по коэффициенту калибровки не более 2 %;
- ваттметр поглощаемой мощности М3-22А (рег. № 2858-72): с преобразователями измерительными аттестованными в качестве рабочего эталона при значении поглощаемой мощности 1 мкВт -10 мВт в диапазоне частот от 0,03 до 10 ГГц с погрешностью аттестации по коэффициенту калибровки не более 2%, в диапазоне частот от 10 до 18 ГГц с погрешностью аттестации по коэффициенту калибровки не более 2,5 %, в диапазоне частот от 18 до 40 ГГц с погрешностью аттестации по коэффициенту калибровки не более 3 %;
- генератор сигналов E8257D с опциями 520, 532, 540 (рег. № 53941-13): диапазон частот от 250 кГц до 40 ГГц, пределы допускаемой относительной погрешности частоты опорного генератора (за 1 год): ± 3 • 10 , шаг установки частоты 0,001 Гц, пределы установки мощности выходного сигнала от минус 135 до 21 дБ относительно 1 мВт, пределы абсолютной погрешности установки мощности выходного сигнала ± 1 дБ при мощностях выходного сигнала более минус 70 дБ относительно 1 мВт;
- блок измерительный ваттметра N1914A;
- аттенюатор коаксиальный ступенчатый 8496B (рег. № 37204-08) с опцией 001 для преобразователей измерительных E4412A, с опцией 002 для преобразователей измерительных E4413A: диапазон частот от 0 до 18 ГГц, диапазон установки ослабления от 0 до 110 дБ, погрешность установки ослабления ± 1,5 дБ.
Сведения о методах измерений
- Преобразователи измерительные E4412A, E4413A. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным E4412A, E4413A
- ГОСТ 13317 — 89 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.
- Техническая документация фирмы — изготовителя.
